제목 [기본] 황토판 인테리어 시공단면도 등록일 2018.01.31 10:52
글쓴이 이정화 조회 5094



황토판의 중량 : 장당 1.7kg


10줄을 시공하면 하부에 미치는 중량은 17kg


황토판의 하부는 중량을 지지할 수 있는 역학적 구조여야 하므로


수직기둥과 이를 잡아주는 보조기둥이 필요함.





또한 황토판의 상하는 반원 홈이 길게 파여있어


원형 스테인레스 파이프가 황토판의 1/2씩 삽입되도록 만들어져 있고


스테인레스 파이프를 벽면쪽으로 당겨주는 역할을 하는



알미늄밴드가 시공에 사용되고 있음.




가로 벽면의 길이가 총 5m 의 경우



하부 수직기둥은 4~5개 가 필요하며,


스테인레스 파이프를 잡아주는 알미늄밴드는 3개가 필요함


황토판의 처음과 끝은 편백루바가 마감되므로


전체적으로는 총 5군데를 잡아주는 것이 됨.




또한 하부의 수직기둥을 잡아주는 가로방향의 보조장치가 필요함

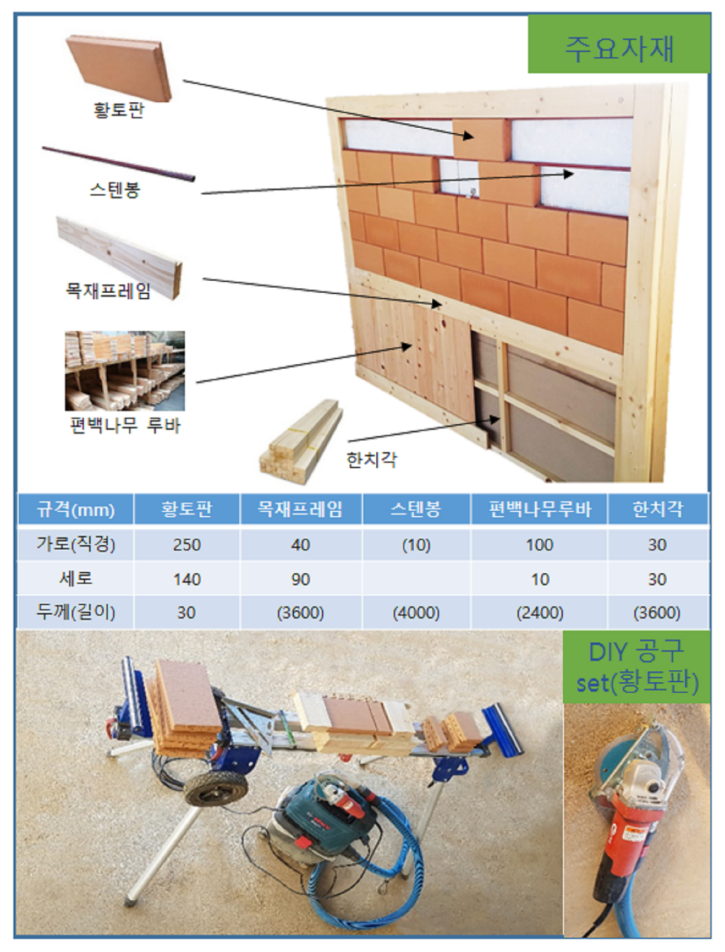

* 아래 그림을 확대해서 자세히 보면 보다 쉽게 시공할 수 있는 구조임.






<홤토판 인테리어 시공단면도>
